工厂数据不直观？数字孪生让离散制造生产现场“看得见”

一、已有 MES 系统，为什么还需要数字孪生？

很多制造企业已上线MES系统用于生产管理，但MES侧重“数据记录”，无法还原真实生产现场，存在数据抽象、现场不直观的管理痛点。数字孪生与MES并非替代关系，而是数据互补、场景联动的黄金组合，二者能力对比如下：

二、离散制造数字孪生如何实现生产现场可视化？

离散制造数字孪生以真实生产现场为基础，通过三维场景建模、设备对象映射与多源数据融合，构建覆盖厂区、车间、生产线及设备的可视化场景体系。

以下结合电能表智能制造项目，从厂区总览、SMT 车间、装配车间、检定车间和仓储中心五个典型场景，分析数字孪生在离散制造生产现场可视化中的具体应用。

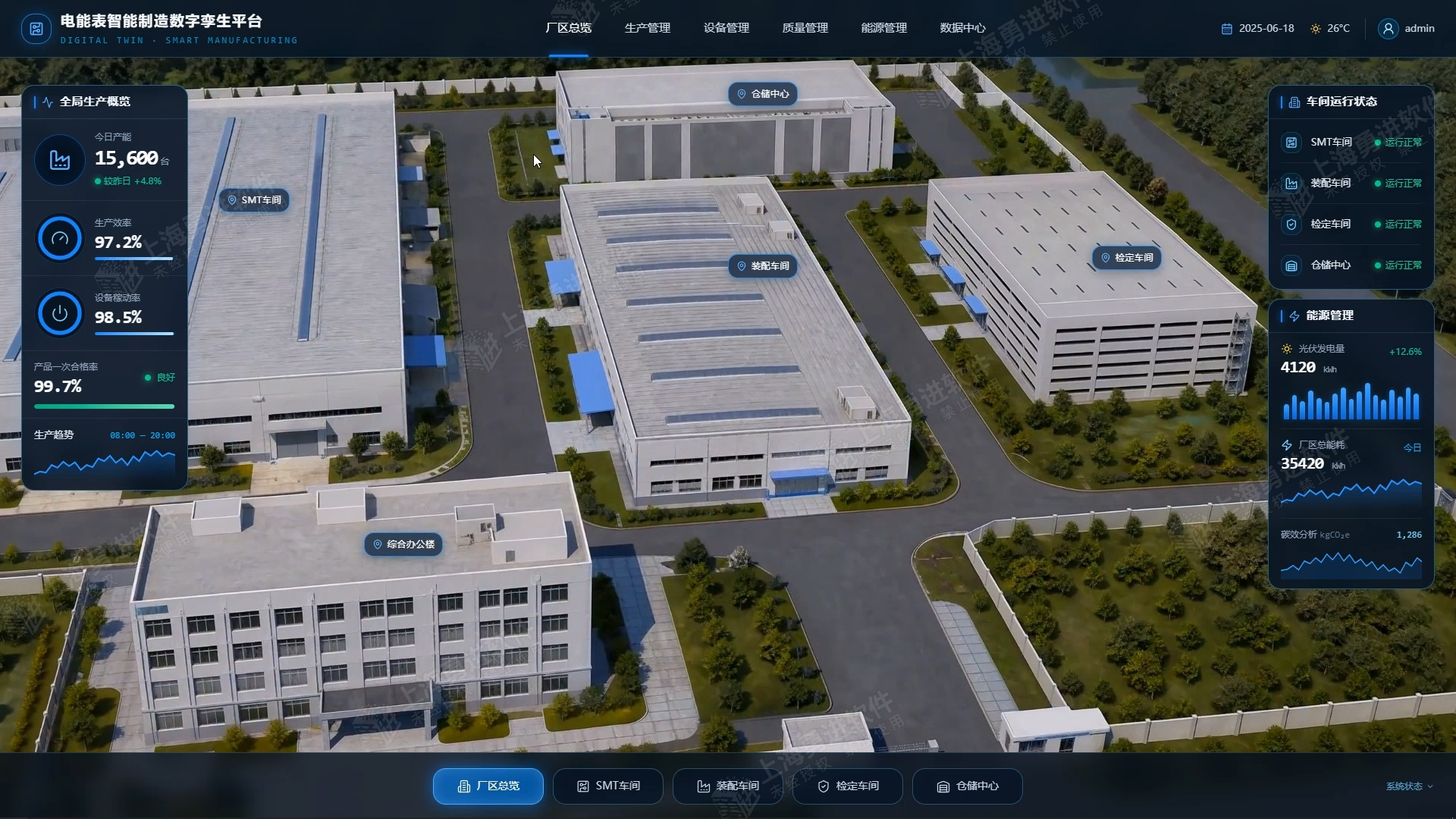

1. 厂区总览：全厂空间与生产态势可视化

场景还原：1:1三维复刻全厂建筑结构、功能分区、道路及所有生产车间布局，完整还原真实厂区空间架构。

可视化数据：汇聚全厂多源数据，包含整体生产进度、车间产能占比、设备在线率、整体运行态势等宏观生产指标。

交互能力：支持全厂全景漫游、视角自由切换，可逐层下钻，从厂区一键进入任意车间、产线，实现“总-分”层级联动查看。

应用价值：解决传统管理“只看数据、不见现场”的问题，实现全厂生产态势一张图管控，支撑管理层宏观调度与整体决策。

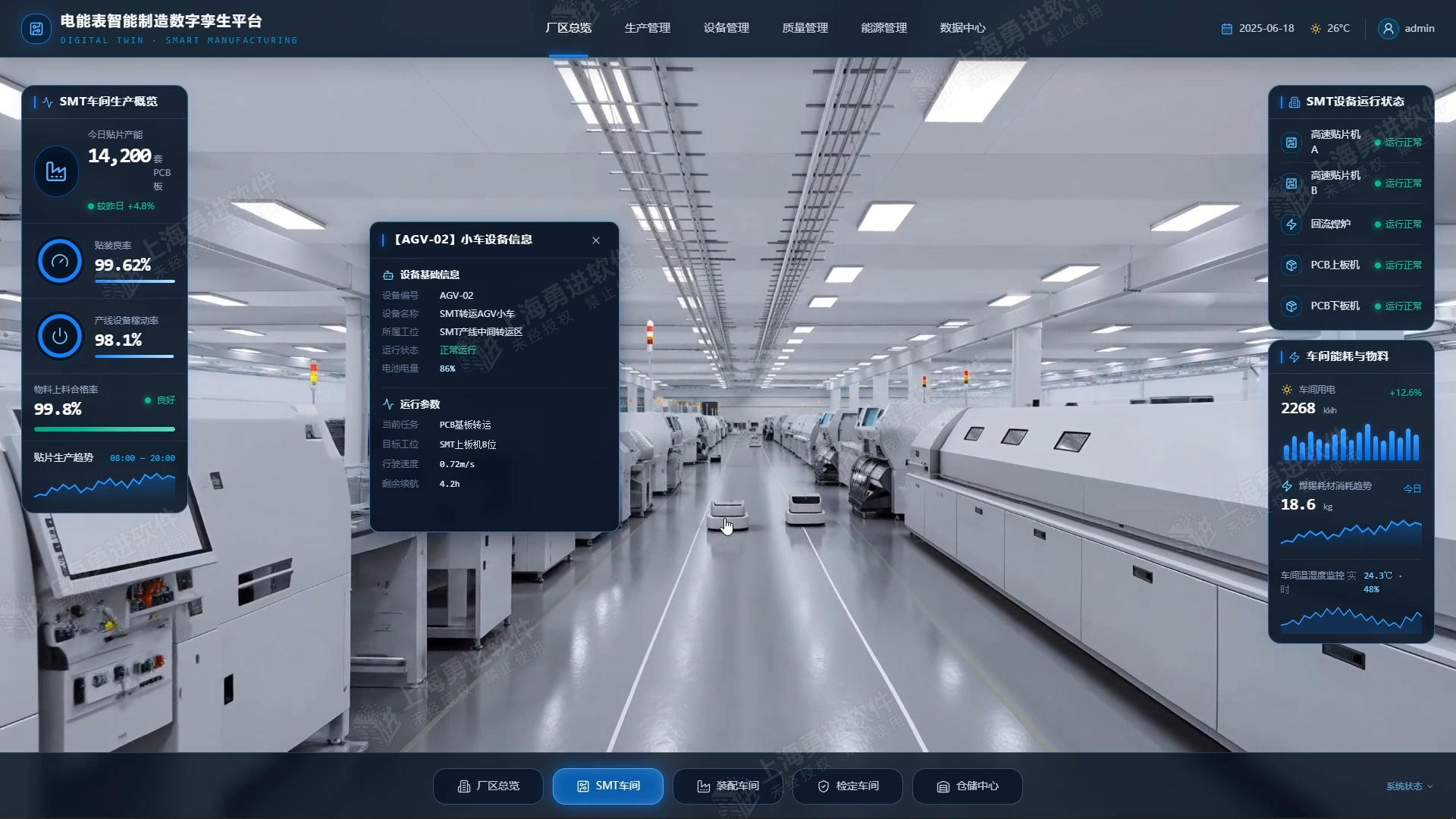

2. SMT 车间：设备状态与物料流转动态可视化

场景还原：高精度还原 SMT 车间产线与工位布局，动态孪生 AGV 小车取料、转运、投料的完整作业动作。

可视化数据：展示设备台账、实时运行工况、启停状态、AGV 运行轨迹与转运任务数据。

交互能力：点击设备或AGV，即可查看对应的台账与实时运行数据。

应用价值：实时掌握车间设备运行与物料流转节奏，及时识别物料滞留、设备异常，保障前端贴片制程稳定。

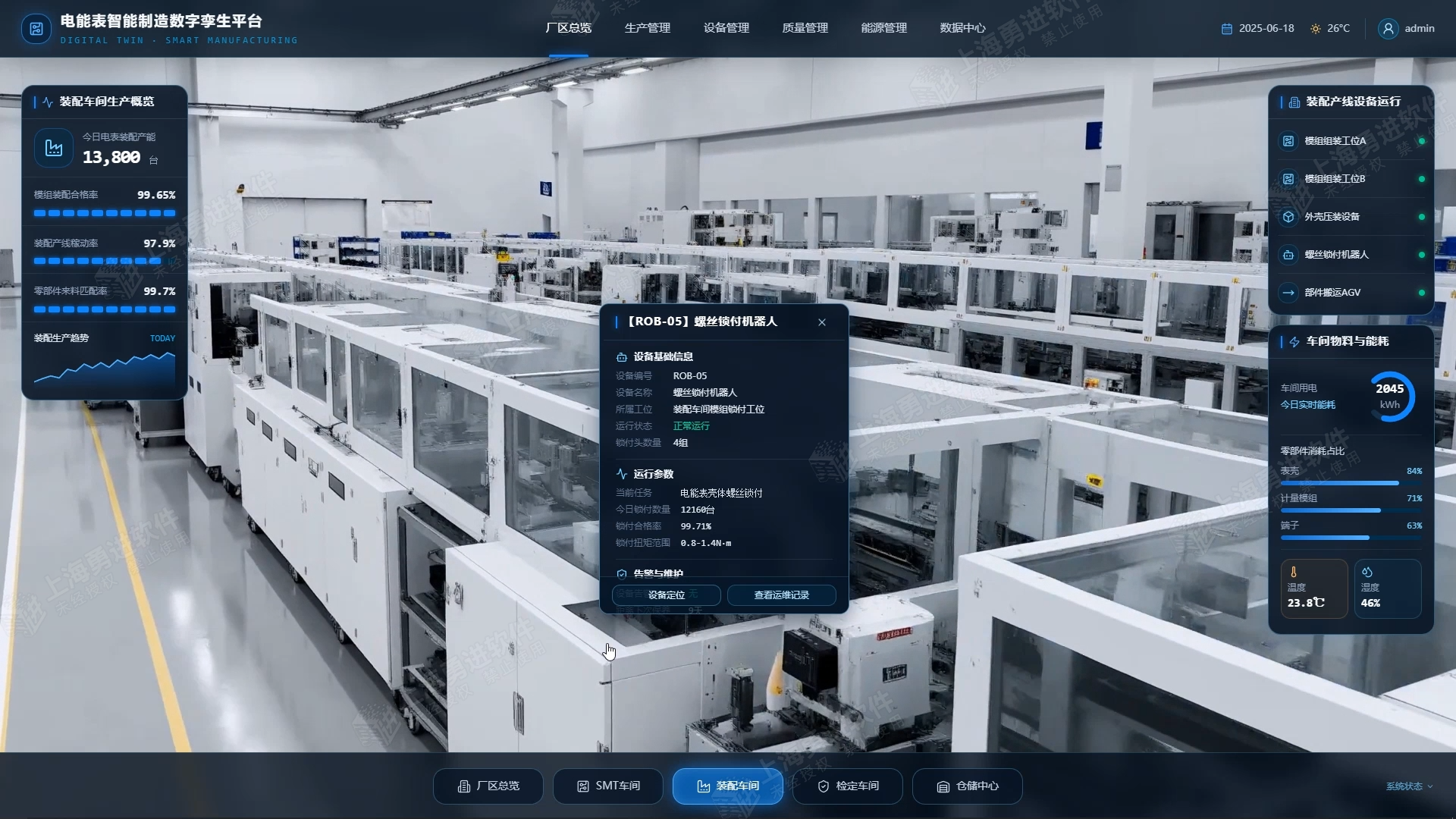

3. 装配车间：产线流程与设备异常可视化

场景还原：完整复刻三条自动化装配生产线、工位结构与电表装配工序现场。

可视化数据：实时展示产线产能、工序进度、设备运行参数、停机信息、故障告警数据。

交互能力：点击设备查询详情；设备异常时模型变色高亮、弹窗提示，快速定位故障点位。

应用价值：装配流程透明化，缩短故障发现与处置时间，提升产线稼动率。

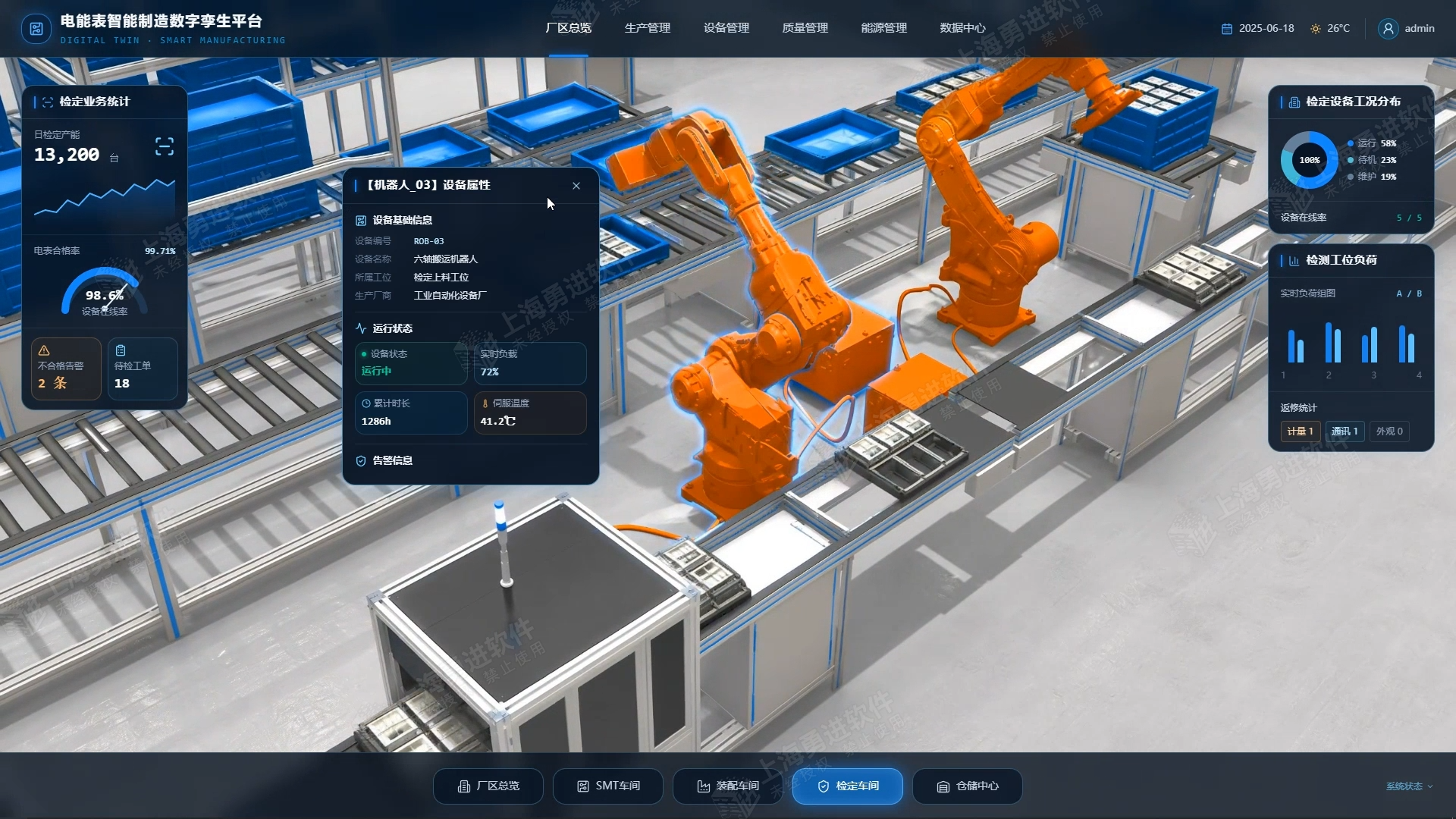

4. 检定车间：作业流程与质检数据可视化

场景还原：三维还原自动化检定流水线、机械臂，动态模拟电表送检、检测、分拣、装箱入库全流程。

可视化数据：展示单台电表检定结果、良品/不良品数量、检定合格率、时段产能等质检统计数据。

交互能力：动态孪生自动化作业，点击机械臂查看设备信息；场景叠加统计图表，汇总展示质检数据与产量趋势。

应用价值：打通设备作业与质检数据联动，实现产品质量可追溯，直观掌握产线质量水平。

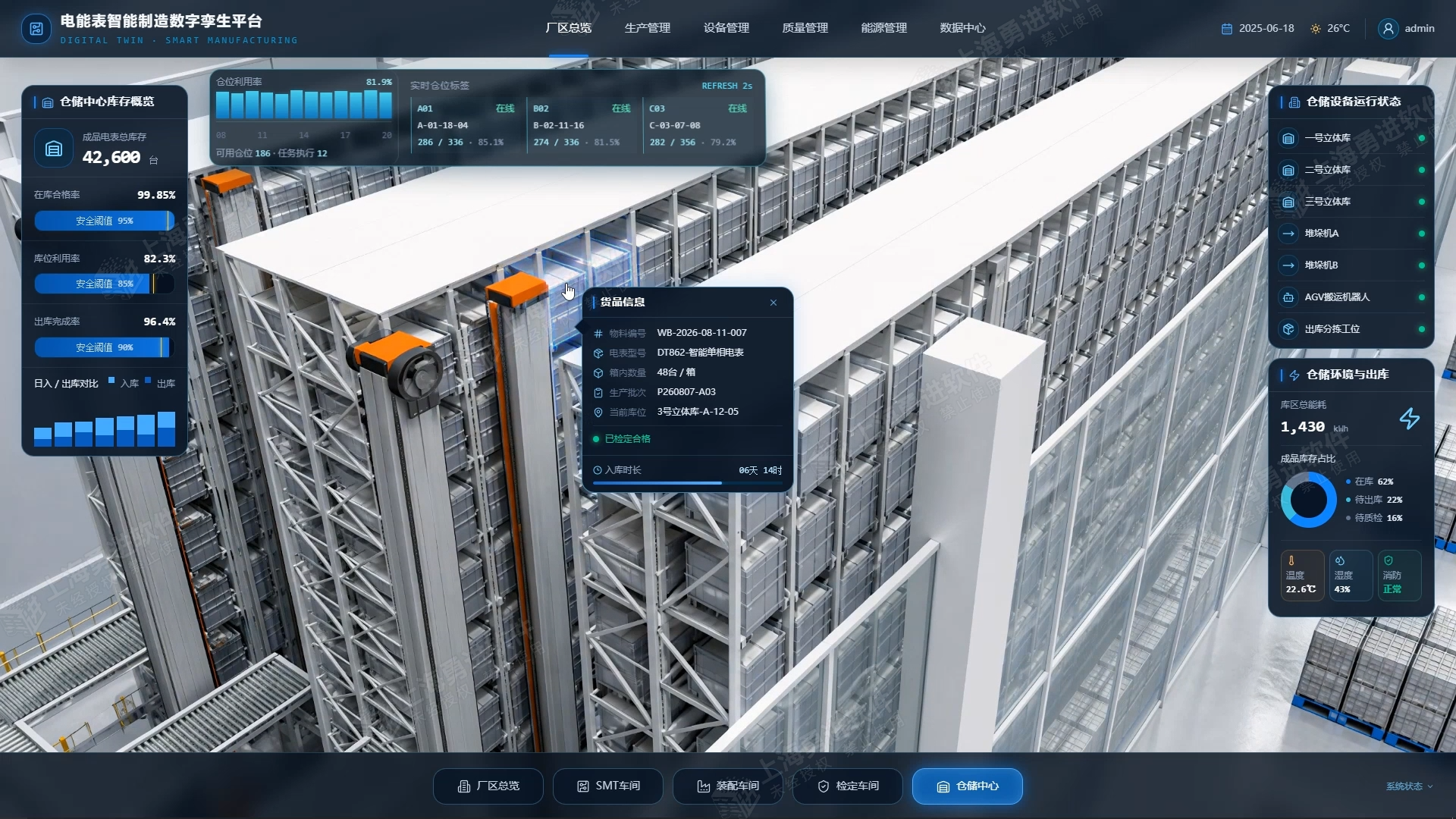

5. 仓储中心：仓储布局与库存信息可视化

场景还原：三维立体化还原仓储货架、储物箱体，复刻成品电表库区实景。

可视化数据：实时展示库位占用、库存总量、物料存放明细、库容利用率。

交互能力：点击货架、箱体，调取箱内电表信息、入库台账。

应用价值：解决传统仓储数据抽象、库位不直观问题，实现库存可视化、物料可溯源，提升仓储调度与空间利用效率。

离散制造数字孪生的主要可视化能力

从以上场景可以看出，离散制造数字孪生主要围绕以下几个方向展开：

三、离散制造数字孪生建设有哪些难点？

离散制造工厂设备多、系统杂、工序分散，数字孪生落地并非简单三维建模，核心需要攻克数据融合、虚实映射、性能平衡三大技术难点。

1. 多源异构数据统一接入难

工厂现场存在设备采集系统、MES、仓储系统等多类业务数据源，不同系统的数据格式、接口标准、更新频率不统一，存在数据割裂、格式不兼容问题。需通过标准化数据治理与统一接入机制，规整多源数据口径、统一接口规范、建立映射逻辑，实现各类业务数据的融合互通与稳定联动展示。

2.三维模型与业务数据精准映射难

数字孪生核心是 “虚实对应”，而非单纯摆放三维模型。需要建立 三维模型 — 设备唯一标识 — 业务数据 的精准绑定关系，确保用户交互查询、设备状态更新、异常告警时，数据与真实设备一一对应，避免出现模型、现场、数据脱节的问题。

3. 场景效果与运行性能动态平衡难

厂房、生产线和设备模型的精细程度会影响建模成本、资源占用和渲染负载。项目需要根据展示重点合理选择模型精度、场景组织方式和开发技术路线，在保证视觉效果的同时兼顾交互体验、运行性能与部署条件。

对于设备数量多、场景规模大、交互要求复杂的项目，前期架构规划和技术选型尤为重要。合理的设计不仅影响项目交付效果，也会影响后续功能扩展与维护成本。

四、UIPower 如何支撑离散制造数字孪生建设？

离散制造数字孪生涉及三维场景搭建、设备数据映射、系统对接与环境适配等核心环节。UIPower 深耕工业三维可视化领域，可根据项目规模、数据基础和部署需求，提供从场景规划、开发落地到系统集成的一体化数字孪生解决方案。

1. 多行业落地经验，架构成熟稳定

UIPower 沉淀出的标准化数字孪生建设体系，告别零散开发，架构成熟可落地、可扩展。

• 核心分层架构：搭建「厂区 - 车间 - 产线 - 设备」四级分层可视化架构，统一场景标准、数据映射规则与交互逻辑，从根源减少重复开发，预留后期迭代、运维扩展空间。

• 主流落地场景：覆盖两类技术部署形态：信创 Web 轻量化、UE 高精度沉浸式，可支撑工厂总览、车间设备监控等各类离散制造业务场景。

• 多项行业落地经验：已落地电能表智能制造、汽车零部件、精密机床、光伏装配等多行业工厂项目，适配大、中、小型不同规模厂区，积累成熟的工业现场实施经验。

工业数字孪生的核心竞争力在于架构统筹，而非单纯三维建模。这套标准化体系保障项目开发效率、场景运行性能与系统长期扩展性，适配各类离散制造工厂可视化建设需求。

2. 对接现有系统，复用企业现有数据

采用数据中台作为统一数据中转层，不替换企业原有信息化系统。

• 数据中台：对接现场硬件、MES、WMS、ERP 等异构业务系统，统一通信协议、规整数据口径，对外输出标准化接口。

• 数字孪生应用：接收数据中台提供的标准化数据，完成业务数据与三维场景中车间、设备、仓储对象的绑定映射。

最大化复用企业现有信息化资产，无需改造底层业务系统，聚焦三维可视化与虚实数据联动。

注：可支持的数据类型、刷新频率与交互形式，以接口能力和项目需求为准。

链路：硬件 / MES/WMS/ERP → 数据中台（标准化中转站）→ 数字孪生应用（三维模型绑定、可视化展示）。

3. 分级建模优化，兼顾效果与性能

采用「核心精模 + 周边简模」两级差异化建模策略，平衡视觉效果、开发效率与运行性能。

• 核心生产模型：产线设备、精密工装、检定装置等，依托客户提供的 CAD、CATIA、SolidWorks 等工业原始模型。这类模型属于敏感资产，由人工+自研工具完成轻量化减面、结构取舍、材质渲染专项处理，完成模型适配，保留业务相关关键结构。

• 周边环境模型：厂房建筑、仓储货架、通用辅材等非核心对象，可借助倾斜摄影、高斯泼溅、AI 建模等方式快速生成，辅以人工修正，降低建模工作量。

配合场景资源调度与渲染策略优化，减少运行负载，适配不同终端硬件。

4. 工业级交互设计，实现生产可视可控

打造「场景载体 + 全维度工业交互体系」，彻底摆脱静态模型展示，实现生产过程可看、可查、可演、可追溯。

• 场景载体：三维实景孪生场景作为可视化基础。

• 全维度交互能力：设备点击查询参数、异常点位高亮告警、核心设备作业动态孪生、业务数据面板联动展示；同时支持工艺流程分步演示、设备三维拆解查看、视角漫游下钻、工序回放复盘。

统一规划三维场景、数据面板、状态标识与图表逻辑，优化信息布局与操作效率，实现设备、数据、异常、工艺、流程全方位联动，让生产过程透明可控。

5. 多技术路线灵活选型，不绑定单一工具

提供 3 条技术主线，按需匹配项目需求，不强制绑定自有工具。

• Unreal Engine（UE）：适合高画质、复杂场景与沉浸式交互项目，需结合硬件与部署方案评估运行成本；

• Three.js：面向 Web 轻量化三维应用，实现模型浏览、设备交互与数据面板集成；

• PUI 3DCreator 自研低代码平台：低代码快速搭建可视化界面，提升开发效率。

UIPower 根据项目业务目标、部署环境选择适配路线，不强制客户使用自有工具。

6. 全面支持信创环境适配

可在国产化软硬件环境下完成全链路适配验证，兼顾可视化效果、部署成本与长期可维护性。

• 底层硬件与系统适配：兼容摩尔线程 / 砺算、海光 / 飞腾 ，银河麒麟 / 统信等国产操作系统；

• 应用功能验证：针对孪生场景、各类交互功能做专项测试调优，保障整套系统在国产化环境稳定运行。

按需规划场景规模与功能边界，避免冗余开发，有效控制项目建设与长期运维成本。

结语

离散制造数字孪生的核心，是打通厂区空间、设备动作、工艺流程与业务数据，构建可交互、可追溯、可扩展的生产可视化体系。

UIPower 深耕工业数字孪生项目落地，提供场景规划、三维设计、应用开发到系统集成的全流程服务。我们充分复用企业现有信息化资产，不强行替换原有系统，基于现场实际需求匹配最优技术路线，在保障项目效果与长期稳定性的同时严控投入成本，是制造企业生产现场数字化可视化升级适配性强、落地可靠、高性价比的优选合作伙伴。
